Bu cihazlar arasında yer alan basınç transmitterleri, sıvı ve gaz basıncını algılayarak elektriksel sinyale dönüştüren sensörlerdir. Fabrikalardan enerji santrallerine, petrokimya tesislerinden su arıtma sistemlerine kadar pek çok alanda kullanılırlar. Bu yazıda, basınç transmitteri nedir ve nasıl çalışır sorularına teknik ve anlaşılır açıklamalarla yanıt vereceğiz.
Basınç Ölçümünün Önemi
Basınç, bir sıvının ya da gazın bulunduğu hacimde uyguladığı kuvvetin birim yüzeye düşen miktarıdır. Endüstrideki birçok uygulama, belirli basınç seviyelerinde çalışacak şekilde tasarlanmıştır. Bu nedenle sistemdeki basınç değerinin sürekli olarak izlenmesi ve gerektiğinde kontrol edilmesi gerekir. Aksi takdirde sızıntılar, sistem arızaları ya da güvenlik riskleri ortaya çıkabilir.
İşte bu noktada devreye giren basınç transmitterleri, analog fiziksel basıncı elektriksel sinyallere çevirerek otomasyon sistemlerine aktarır. Böylece operatörler ya da kontrol sistemleri basıncı doğru bir şekilde izleyebilir ve müdahale edebilir.

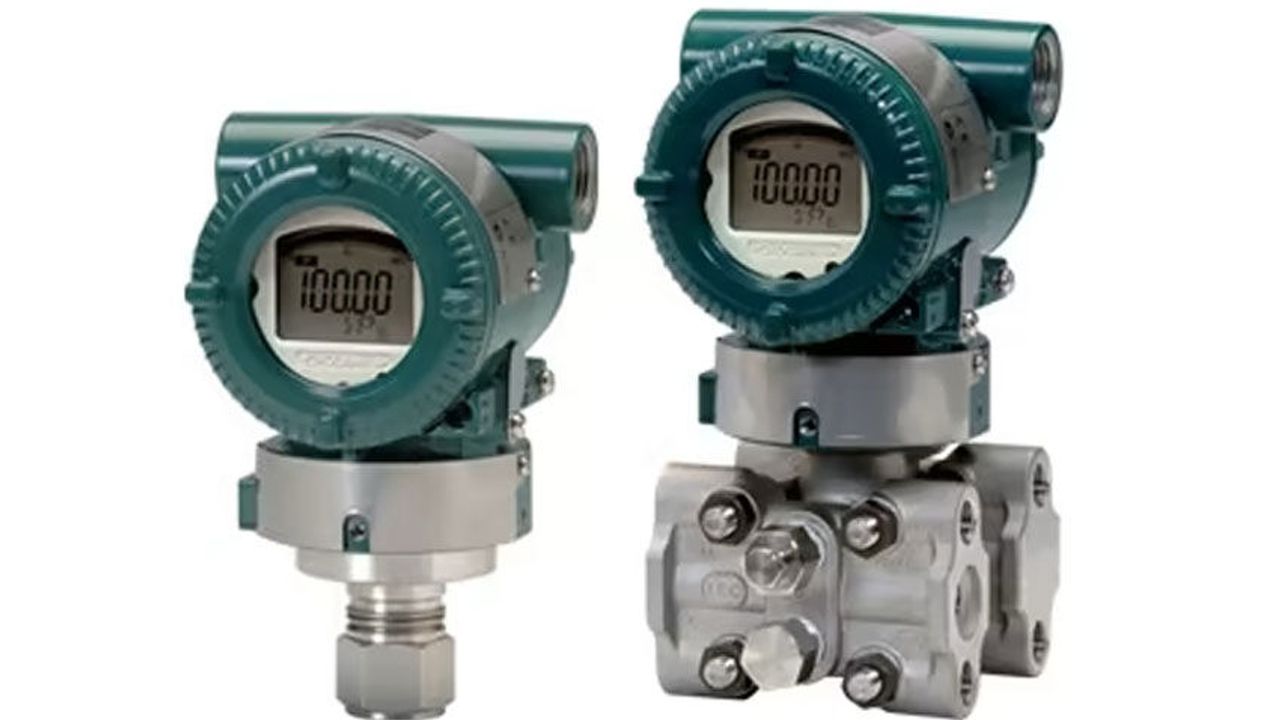

Basınç Transmitteri Nedir?
Basınç transmitteri nedir sorusu, temel olarak bu cihazların ne tür işlevlere sahip olduğunu anlamak için sorulur. Basit bir tanımla, basınç transmitterleri fiziksel bir basınç değişimini algılar ve bunu genellikle 4-20 mA ya da 0-10 V gibi standart elektrik sinyallerine çevirir. Bu sinyaller, kontrol sistemleri tarafından yorumlanarak sistem performansı ve güvenliği için kullanılır.
Bu cihazlar genellikle üç ana bileşenden oluşur:
● Basınç algılama elemanı (sensör): Fiziksel basıncı ölçer.
● Dönüştürücü (transdüser): Algılanan basıncı elektrik sinyaline çevirir.
● Sinyal işleyici: Sinyali standart bir formata getirir ve kontrol sistemine iletir.
Basınç Transmitteri Nasıl Çalışır?
Peki basınç transmitteri nasıl çalışır? Bu sorunun yanıtı, cihazın hangi tür basıncı ölçtüğüne göre değişiklik gösterebilir. Genel olarak, transmitterin algılama elemanı üzerine uygulanan basınç, bir diyaframın ya da strain gauge’un deformasyonuna yol açar. Bu deformasyon, bir elektrik sinyali üretir ve bu sinyal dönüştürülerek okunabilir hale gelir.
Transmitter, sinyali dijital ya da analog olarak iletebilir. Modern sistemlerde genellikle dijital çıkış tercih edilir çünkü daha hassas ölçüm ve daha kolay veri iletimi sağlar. Ölçülen değer, merkezi bir kontrol ünitesine veya SCADA sistemine gönderilir. Bu bilgiler sayesinde hem anlık kontrol sağlanır hem de uzun vadeli analizler yapılabilir.
Basınç Transmitteri Çalışma Prensibi
Basınç transmitteri çalışma prensibi, mekanik enerjinin elektriksel enerjiye dönüştürülmesine dayanır. Sensör kısmındaki diyafram ya da piezoelektrik kristaller, basınca maruz kaldıklarında elektrik sinyali üretirler. Bu sinyal, dönüştürücü tarafından işlenir ve çıkış sinyali olarak kontrol sistemine gönderilir. Buradaki temel prensip, basınca bağlı olarak şekil değiştiren malzemelerin elektriksel özelliklerinde meydana gelen değişimin ölçülmesidir.
Çalışma prensibi, genellikle aşağıdaki adımlarla özetlenebilir:
- Sistem içindeki sıvı ya da gaz, transmitterin sensörüne temas eder.
- Basınç, sensör elemanını (örneğin bir diyaframı) deforme eder.
- Deformasyon, elektriksel bir sinyale dönüşür.
- Bu sinyal, sinyal işleme devresi tarafından ölçülebilir bir forma getirilir.
- Standart çıkış sinyali otomasyon sistemine iletilir.
Bu sayede sistemler, herhangi bir insan müdahalesi olmadan basınç verilerini sürekli ve güvenilir biçimde izleyebilir.
Kullanım Alanları
Basınç transmitterlerinin uygulama alanları oldukça geniştir:
● Petrokimya tesisleri: Tanklardaki gaz ve sıvı basıncının izlenmesi
● Su arıtma sistemleri: Hat basınçlarının kontrolü
● Enerji üretim santralleri: Buhar ve su basınçlarının izlenmesi
● Gıda ve içecek endüstrisi: Hijyenik ortamlarda sıvı basınçlarının ölçümü
● Otomotiv sektörü: Hidrolik sistemler, fren ve klima sistemleri
Seçim Kriterleri
Doğru bir basınç transmitteri seçimi, sistemin verimli çalışması açısından kritik öneme sahiptir. Aşağıdaki kriterler seçim yaparken dikkate alınmalıdır:
● Ölçülecek basınç aralığı
● Çıkış sinyali tipi (analog/dijital)
● Ortam koşulları (sıcaklık, nem, kimyasal etkileşimler)
● Montaj tipi (flanşlı, dişli, kelepçeli vb.)
● Sertifika ve standart gereksinimleri (ATEX, IP koruması, FDA uyumu)
Özetle, basınç transmitteri nedir, basınç transmitteri nasıl çalışır ve basınç transmitteri çalışma prensibi sorularının yanıtı; bu cihazların, modern endüstriyel otomasyon sistemlerinde güvenlik, verimlilik ve kontrol açısından vazgeçilmez bir rol üstlendiğini gösteriyor. Uygulama alanına ve ihtiyaca uygun bir transmitter seçimi, sistemdeki tüm süreçlerin sağlıklı işlemesi için temel şartlardan biridir.
